Guia de Instalação e Configuração do Draftsight 2021

Este guia é destinado a todos os usuários do DraftSight, para referência ou informações ao instalar o DraftSight em rede ou o DraftSight na máquina do usuário.

Observe que o processo de instalação e configuração requer informações para o processo de licenciamento e ativação do produto que você receberá de outras fontes.

Antes de iniciar a instalação dos aplicativos, verifique se os pré-requisitos do sistema e do ambiente foram atendidos.

Para usabilidade / facilidade de acesso, não incluímos informações ou imagens exaustivas de cada etapa mencionada no processo.


1. Instalação do DraftSight (em rede)

*Caso sua versão não seja o Enterprise passe para o tópico 2


Processo de Instalação do SolidNetwork License Manager (SNL) no servidor


Este guia aborda o processo de instalação do SNL (SolidNetwork License Manager) do SOLIDWORKS, em um sistema operacional Windows suportado e na versão corporativa do DraftSight em máquinas clientes.


A instalação e a configuração do SNL serão apresentadas em dois cenários: - Instalando o SNL pela primeira vez

- Adicionando os direitos do DraftSight Enterprise ou Enterprise Plus a uma instalação SNL existente


1.1 O que você precisa:

  • Uma chave de licença corporativa / número de série do DraftSight

  • Os arquivos do instalador do SOLIDWORKS Solidnetwork License Manager

  • Os arquivos do instalador do DraftSight

Vamos explicar brevemente como instalar o SNL License Server em um único computador executando um sistema operacional Windows suportado. A instalação e desinstalação dependem das ferramentas compatíveis com o Windows, permitindo que qualquer pessoa familiarizada com os procedimentos e conceitos do Windows instale o software sem assistência.


1. Faça logon como administrador.

2. Você deve pertencer ao grupo Administradores ou ter os privilégios atribuídos ao grupo Administradores. Caso contrário, talvez você não consiga iniciar a instalação.

3. Faça o download do instalador do aplicativo no portal do cliente do SOLIDWORKS Prepare o número de série que lhe foi enviado pela equipe de gerenciamento de pedidos do SOLIDWORKS.


4. Abra o gerenciador de instalação, selecione a opção Produtos de servidor e marque a caixa SolidNetWork License Manager 2019. Clique em avançar para prosseguir.


5. Na próxima página, insira o número de série do DraftSight fornecido pela sua revenda e clique em avançar.

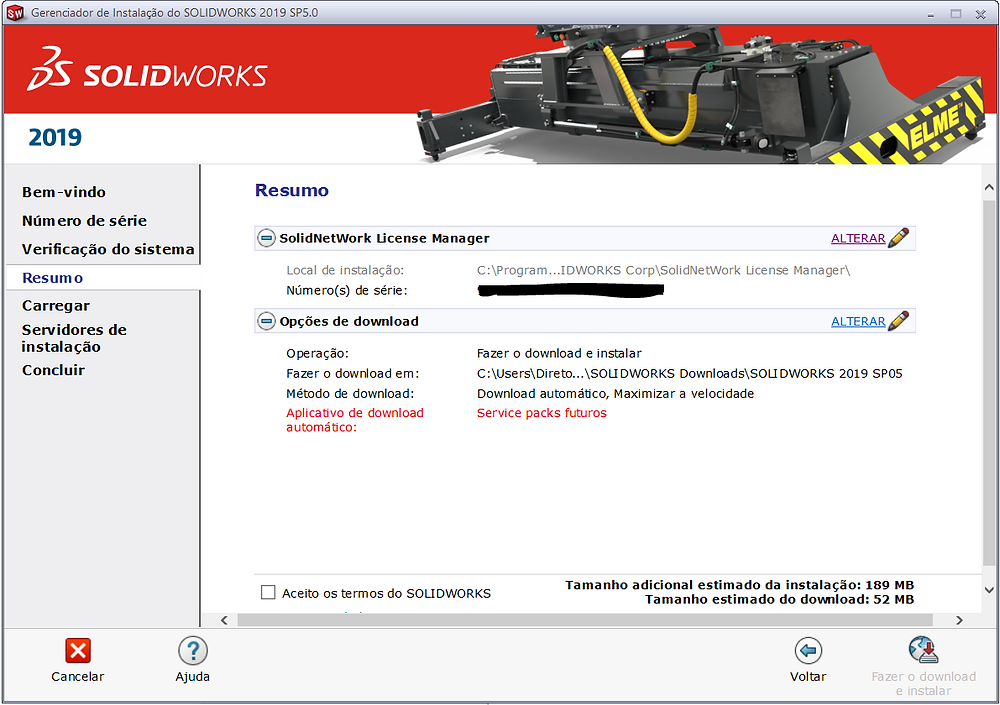

6. Na página de Resumo, verifique se o local de instalação está de acordo com o desejado, aceite os termos e clique em Fazer Download e instalar.

Após o Download ser finalizado, siga as instruções abaixo.

Gerenciador de Licença e Ativação do Draftsight

O próximo passo é ativar a licença do DraftSight.

1. Inicie o SNL no menu Iniciar: Todos os programas> SolidWorks 2021> SolidWorks Tools> SolidNetWork License Manager.

SNL 1

Você também pode ter o ícone no menu Iniciar, como mostrado abaixo.

SNL 2

2. Na janela do Solidworks SolidNetWork License Manager, clique em Modify para ativar a licença do DraftSight.

SNL 3

3. Marque a opção Ativar / Reativar uma licença de software e clique em Avançar.

SNL 4

A caixa de diálogo Ativação do produto SolidWorks é exibida.

SNL 5

4. O nome do computador e o número da porta já estão preenchidos. Clique em Avançar.

SNL 6

5. Selecione o número de série do DraftSight, ative Automaticamente pela Internet (recomendado), insira um endereço de e-mail e clique em Avançar.

SNL 7

A ativação está em andamento.

A caixa de diálogo Ativação do produto SolidWorks é exibida e mostra o número de licenças do DraftSight Enterprise que foram ativadas.

SNL 8

6. Clique em Concluir para fechar a caixa de diálogo Ativação do produto SolidWorks. A caixa de diálogo Gerenciador de Licenças SolidWorks SolidNetwork é exibida.

SNL 9

7. Selecione a guia Uso da licença.

8. "DraftSight Enterprise" aparece na lista suspensa do produto, ao lado dos produtos ativados anteriormente. Clique em OK para fechar a janela.

SNL 10

2. Instalação do DraftSight (na máquina do usuário)


1. Faça o download do DraftSight em: DraftSight.com/Download


DraftSight

Observe os diferentes instaladores para plataformas de 64 bits e 32 bits.

DraftSight License

2.Clique em Aceitar no final do Serviço de Licença e Assinatura do DraftSight. Aceite para iniciar o download.

File Download DraftSight

3. Salve o arquivo na sua área de trabalho. Clique duas vezes no arquivo para iniciar a instalação.

Internet Explorer - DraftSight

4. Selecione Executar para iniciar a instalação.

SolidNetWork License (SNL)

5. Certifique-se de selecionar a opção SNL e clique em Avançar.

6. Na próxima caixa de diálogo, insira as informações do servidor SNL usando a seguinte sintaxe: 25734 @ servername

Depois clique em Next

DraftSight x64

7. Aceite o Contrato de licença do usuário final e clique em Instalar.

DraftSight - License Agreement

A instalação continuará.

Clique em Concluir para fechar a caixa de diálogo de instalação e iniciar o DraftSight.
