Criando vistas explodidas (montagens)

May 6, 2020

Aprenda a criar vistas explodidas em montagens no SOLIDWORKS



Você cria vistas explodidas selecionando e arrastando peças na área de gráficos, criando uma ou mais etapas de explosão.

Para criar uma vista explodida:

1) Execute uma das seguintes opções:

  • Clique em Vista explodida.

  • Clique em Inserir> Vista explodida.

  • No Gerenciador de Configuração, clique com o botão direito do mouse em um nome de configuração e clique em Nova Vista Explodida.



2) Selecione um ou mais componentes para incluir na primeira etapa da explosão.

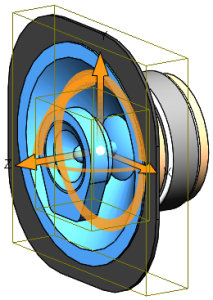

No Gerenciador de Propriedades, os componentes aparecem em Componentes da etapa de explosão. Alças de rotação e translação aparecem na área de gráficos.



Para mover ou alinhar as alças:

  • Arraste a bola central.


  • Pressione Alt + arraste a bola central ou um braço e solte-a em uma aresta ou face para alinhar uma alça de translação com a aresta ou face.


  • Pressione Alt + arraste a bola central ou um círculo e solte-a em uma borda ou superfície curvada para alinhar uma alça de rotação com a borda ou superfície curvada.


  • Clique com o botão direito do mouse na esfera central e selecione Alinhar com, Alinhar com a origem do componente ou Alinhar com a origem da montagem.


  • No Gerenciador de Propriedades, selecione Girar sobre a origem de cada componente.



3) Arraste uma alça de translação ou rotação para mover os componentes selecionados.



4) Modifique as opções de explosão:





5) Clique em Concluído.

A etapa de explosão aparece em Etapas de explosão.



6) Crie mais etapas de explosão, conforme necessário, e clique no ícone verde para aceitar.



O recurso Vista explodida, aparece no Gerenciador de Configurações na configuração em que a vista explodida foi criada. As etapas explodidas são listadas na vista explodida. Cada configuração pode ter várias vistas explodidas.
