Recursos de Estrutura de Soldagem com o SOLIDWORKS

September 19, 2017

Ao criar membros estruturais de solda, entidades de esboço são selecionadas para criar grupos. Você pode ter um simples desenho 2D, um esboço 3D ou uma mistura de ambos. Os grupos podem ser várias linhas paralelas (não conectadas) ou um conjunto de linhas conectadas.







    Dentro do PropertyManager de membros estruturais, você atualmente não pode clicar com o botão direito do mouse em uma linha e usar "Select Chain" para selecionar uma cadeia de entidades aberta ou fechada.

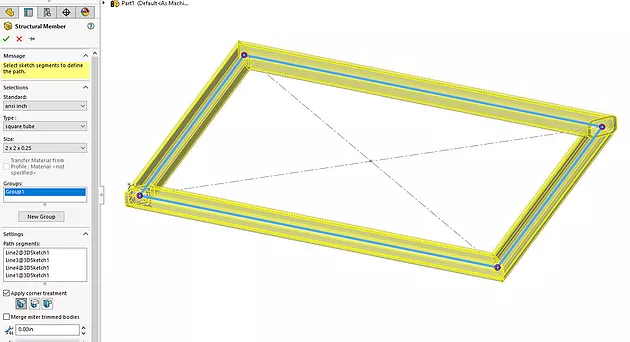

   Mas você pode usar "Select Chain" antes de usar a ferramenta de membros estruturais. As linhas pré-selecionadas serão usadas quando você iniciar o recurso. Mas a pré-seleção precisaria ser realizada antes de cada recurso estrutural dos membros serem criados.







   Usar múltiplos grupos no mesmo recurso não terá a capacidade de usar "Selecionar Cadeia", pois precisam ser pré-selecionados antes de iniciar o recurso.
