6 passos para sua primeira simulação no SOLIDWORKS

Aprenda como começar a usar o SOLIDWORKS Simulation


O SOLIDWORKS Simulation (antigo Cosmos Works) é um programa de análise de elementos finitos intuitivo, poderoso, preciso e fácil de usar. Se você ainda não ouviu falar sobre esta solução ou quer conhecer um pouco mais, indico estes 2 blogs do nosso site: O que você precisa saber sobre softwares CAE e SOLIDWORKS Simulation é um software de Análise de Elementos Finitos?.


A simplicidade do seu uso vem da interface amigável que possui e também das etapas bem definidas para se realizar um estudo de simulação. São elas:

Etapa 1: Definição do tipo de estudo (Estático, Térmico, Frequência)

Etapa 2: Atribuição do material à peça / componentes

Etapa 3: Aplicação das condições de contorno (diagrama de corpo livre)

Etapa 4: Criar a malha do modelo

Etapa 5: Executar a análise

Etapa 6: Visualizar e interpretar os resultados.


SOLIDWORKS Simulation

Estas etapas seguem uma sequência lógica na organização dos comandos no SOLIDWORKS Simulation. No gerenciador de comandos, ela segue a sequência da esquerda para a direita e na Árvore de Recursos do Simulation segue a sequência de cima para baixo.


Árvore de recursos SOLIDWORKS Simulation
Árvore de recursos SOLIDWORKS Simulation

Vamos agora detalhar um pouco mais cada de etapa para que você possa fazer sua primeira simulação usando o SOLIDWORKS Simulation!


Primeiro, selecione “Novo Estudo” e escolha o tipo de estudo que se aplica às suas necessidades de análise (estático, frequência, térmico, flambagem, fadiga, não linear,...). No exemplo a seguir, o estudo “Estático” foi escolhido.


Novo estudo SOLIDWORKS Simulation

Depois de ter escolhido o tipo de estudo, a Árvore de Recursos de Simulação é aberta, logo abaixo da árvore do gerenciador de recursos do SOLIDWORS. A segunda etapa (definição do material) pode ser realizada clicando com o botão direito do mouse na peça ou selecionando o material, no gerenciador de comandos.


Árvore de Recursos de Simulação SOLIDWORKS

O banco de dados do material é o mesmo da biblioteca de materiais do SOLIDWORKS. As propriedades do material são apresentadas na aba “Propriedades” de cada material selecionado (é possível incluir/alterar estas propriedades, para sua análise ou até mesmo criar um novo material).


Árvore de Recursos de Simulação SOLIDWORKS

Biblioteca de materiais SOLIDWORKS

A terceira etapa é a aplicação das condições de contorno ao componente, ou seja, vamos informar ao software como o modelo se comporta no mundo real. ATENÇÃO: esta é a etapa mais importante do processo e consiste em atribuir cargas, acessórios, contatos, conexões, etc.


Condições de contorno SOLIDWORKS

Condições de contorno SOLIDWORKS

Condições de contorno SOLIDWORKS

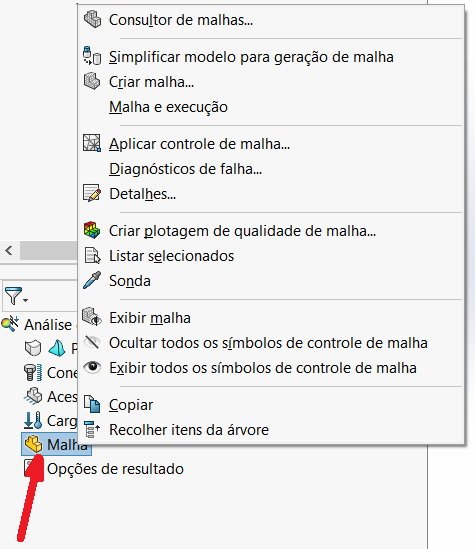

A próxima etapa é a criação da malha (também conhecida como discretização do modelo). O SOLIDWORKS oferece várias opções de malha, incluído malha tipo sólido, casca, viga (que pode ser aplicado em uma estrutura com perfis metálicos, como apresentado nesse blog “Use o SOLIDWORKS Simulation 2017 para simulação de carregamentos em vigas”).


Criação de malha SOLIDWORKS

A quinta etapa é onde o computador faz o trabalho pesado (e aqui vale todo investimento que você fez no seu computador, pois ele será bem explorado para os cálculos numéricos – confira essa dica neste vídeo, de computador indicado para SOLIDWORKS). A execução pode ser realizada individualmente ou em lotes, caso vários estudos precisem ser resolvidos.


Execução de estudo Simulação SOLIDWORKS

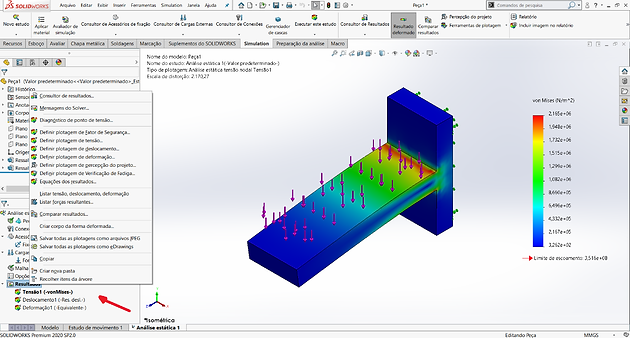

O sexto, e último passo, é a visualização dos resultados, para interpretação do profissional que está usando o SOLIDWORKS Simulation. Análise das tensões, deslocamento, coeficiente de segurança são os resultados mais comuns apresentados. Mas pode-se avaliar também outros resultados, de acordo com o tipo de simulação que está realizando.


Visualização de resultados SOLIDWORKS Simulation

Em resumo, as etapas de 1 a 4 são as fases de pré-processamento e as fases de 5 a 6 são pós-processamento. Independentemente do tipo de análise que você escolha realizar, estas 6 etapas te ajudarão do início ao fim.


Se quiser conhecer as novidades do SOLIDWORKS Simulation na versão 2020, clique aqui.


No nosso canal no YouTube temos alguns vídeos aplicando o SOLIDWORKS Simulation em alguns projetos:





Quer saber mais sobre SOLIDWORKS Simulation? Confira este curso para quem quer começar a usar esta ferramenta.
